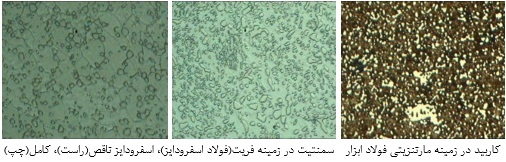

ترکیبات بین فلزی: مثل کاربیدها، σ، χ، π و R که متداول ترین آنها کاربیدها و فاز سیگما ست.

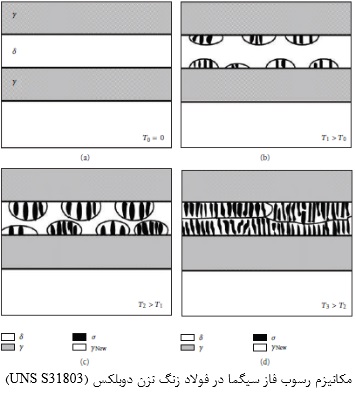

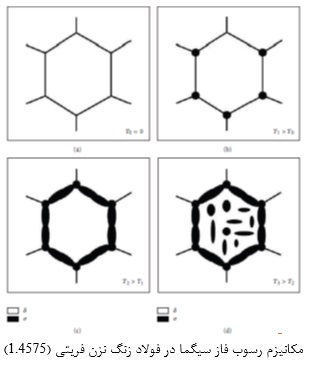

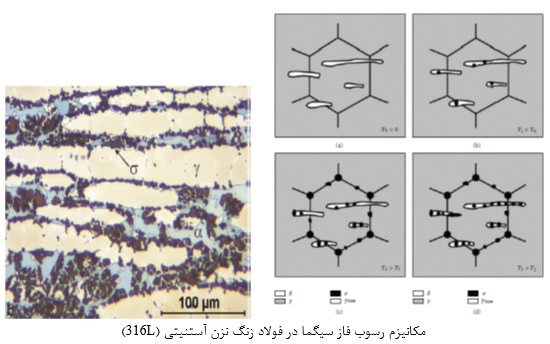

فاز سیگما که یک فاز Fe-Cr است، معمولا در فولادهای پر کروم (بالای ۲۰ درصد) و در محدوده دمایی ۱۰۰۰-۶۰۰ درجه سانتیگراد و عمدتا از استحاله فریت دلتا (به دلیل کروم بالا در آن) تشکیل می شود. بالاترین سرعت تشکیل سیگما در محدوده ۸۵۰-۸۰۰ درجه در حین ریخته گری یا عملیات حرارتی می باشد. این فاز در فولادهای آستنیتی، فریتی و دوبلکس به طرق مختلفی رسوب نموده و ظاهر می شود. مکانیزم های مختلف تشکیل این فاز در آلیاژهای مزبور بصورت شماتیک در اشکال زیر نشان داده می شود:
